Yataklama : Çelik üzeri uzun ömürlü bronz Bakım gerektirir
Standart : Özel versiyon 2RS keçe
İç bilezik : Sürtünmesiz yatak çeliği, sertleştirilmiş, taşlanmış ve cilalanmış.
Yatak kabukları : Her iki kabuk da uzun ömürlü bronzdan ve erkek dişlidir. İç bilezikle birlikte gövdeye vidalanmıştır ve lastik kapaklıdır.
Lastik kapaklar : Sertleştirilmiş pirinç bilezikli ve çelik kilitleme somunlu sentetik kauçuk
Gövde : 8 -12 ölçü aralığında otomat çeliği, 14 - 30 ölçü aralığında temperlenmiş çelik (standartlaştırılmış), tüm ölçüler galvanizlidir ve kromatlanmıştır.
Kovanlar : Temperlenmiş çelikten, sertleştirilmiş, iç bileziğe preslenmiştir, delik ve dış çap taşlanmıştır. Yalnızca lastik kapakların pirinç bilezikleri için giriş olarak kullanılırlar. Düşük kalınlıkları nedeniyle radyal ve eksenel kuvvetleri mafsal yataklara aktarmak için uygun değildir.
Yağlama nipeli : DIN 3405, form D, diğer nipel formları talep üzerine mevcuttur.
Toleranslar : DIN ISO 12240-4, K ölçü serisi, (d = H10, B = +0.3 hariç
GösterimSağdan | Soldan | d | d3 | B | C1 |
dişli |
dişli | mm | |||
Kl 8-STK2RS | KIL 8-STK2RS | M8 | 19 | 9,0 | |
Kl 10-STK2RS | KIL 10-STK2RS | M10 | 21 | 10,5 | |
Kl 12-STK2RS | KIL 12-STK2RS | M12 | 23 | 12,0 | |
Kl 14-STK2RS | KIL 14-STK2RS | M14 | 26 | 13,5 | |
Kl 16-STK2RS | KIL 16-STK2RS | M16 | 28 | 15,0 | |
Kl 18-STK2RS | KIL 18-STK2RS | M18x1,5 | 30 | 16,5 | |
Kl 20-STK2RS | KIL 20-STK2RS | M20x1,5 | 32 | 18,0 | |
Kl 22-STK2RS | KIL 22-STK2RS | M22x1,5 | 35 | 20,0 | |
Kl 25-STK2RS | KIL 25-STK2RS | M24x2 | 38 | 22,0 | |
Kl 30-STK2RS | KIL 30-STK2RS | M30x2 | 44 | 25,0 |

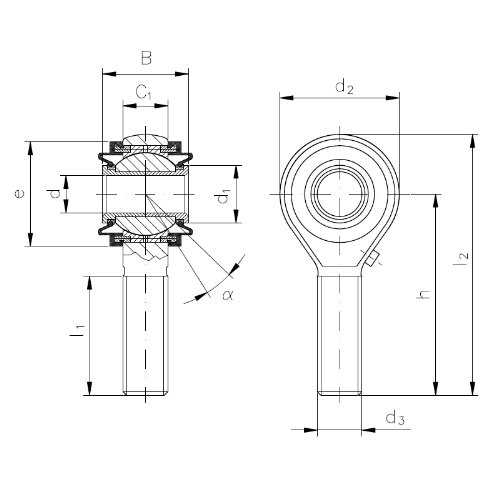

GösterimSağdan | Soldan | d | d3 | B | C1 |
dişli | dişli | mm | |||
KA 8-STK2RS | KAL 8-STK2RS | M8 | 19 | 9,0 | |
KA 10-STK2RS | KAL 10-STK2RS | M10 | 21 | 10,5 | |
KA 12-STK2RS | KAL 12-STK2RS | M12 | 23 | 12,0 | |
KA 14-STK2RS | KAL 14-STK2RS | M14 | 26 | 13,5 | |
KA 16-STK2RS | KAL 16-STK2RS | M16 | 28 | 15,0 | |
KA 18-STK2RS | KAL 18-STK2RS | M18x1,5 | 30 | 16,5 | |
KA 20-STK2RS | KAL 20-STK2RS | M20x1,5 | 32 | 18,0 | |
KA 22-STK2RS | KAL 22-STK2RS | M22x1,5 | 35 | 20,0 | |
KA 25-STK2RS | KAL 25-STK2RS | M24x2 | 38 | 22,0 | |
KA 30-STK2RS | KAL 30-STK2RS | M30x2 | 44 | 25,0 |
Uyarı : Mafsal kafalarda, montaj veya çalışma esnasında tabloda belirtilen eğim açılarının aşılmaması çok önemlidir. Aksi takdirde, lastik kapaklar hasar görebilir.
Özel versiyonlar : Talep üzerine mevcuttur
d1 | d2 | d4 | d5 | e | h1 | l3 | l4= | W | Yük katsayılarıC0 statik | Eğim açısı | Ağırlık |
maks | = | min | gövdekN | a° | kg | ||||||
10,5 | 25 | 12,5 | 16 | 20 | 36 | 12 | 48,5 | 14 | 12 | 9 | 0.066 |
13,0 | 29 | 15,0 | 19 | 24 | 43 | 15 | 57,5 | 17 | 15 | 9 | 0.118 |
15,5 | 33 | 17,5 | 22 | 28 | 50 | 18 | 66,5 | 19 | 23 | 9 | 0.162 |
17,0 | 37 | 20,0 | 25 | 30 | 57 | 21 | 75,5 | 22 | 24 | 10 | 0.235 |
19,5 | 43 | 22,0 | 27 | 34 | 64 | 24 | 85,5 | 22 | 34 | 10 | 0.285 |
22,0 | 47 | 25,0 | 31 | 37 | 71 | 27 | 94,5 | 27 | 39 | 10 | 0.385 |
24,5 | 51 | 27,5 | 34 | 40 | 77 | 30 | 102,5 | 30 | 42 | 10 | 0.500 |
26,0 | 55 | 30,0 | 37 | 44 | 84 | 33 | 111,5 | 32 | 54 | 10 | 0.615 |
29,5 | 61 | 33,5 | 42 | 50 | 94 | 36 | 124,5 | 36 | 60 | 10 | 0.800 |
35,0 | 71 | 40,0 | 50 | 58 | 110 | 45 | 145,5 | 41 | 82 | 12 | 1.210 |
d1 | d2 | e | h | l1 | l2= | Yük katsayılarıC0 statik | Eğim açısı | Ağırlık |
maks | = | min | gövde kN |
a° | kg | |||
10,5 | 25 | 20 | 42 | 25 | 54,5 | 10 | 9 | 0.055 |
13,0 | 29 | 24 | 48 | 28 | 62,5 | 15 | 9 | 0.100 |
15,5 | 33 | 28 | 54 | 32 | 70,5 | 23 | 9 | 0.140 |
17,0 | 37 | 30 | 60 | 36 | 78,5 | 24 | 10 | 0.200 |
19,5 | 43 | 34 | 66 | 37 | 87,5 | 33 | 10 | 0.260 |
22,0 | 47 | 37 | 72 | 41 | 95,5 | 39 | 10 | 0.350 |
24,5 | 51 | 40 | 78 | 45 | 103,5 | 42 | 10 | 0.460 |
26,0 | 55 | 44 | 84 | 48 | 111,5 | 54 | 10 | 0.560 |
29,5 | 61 | 50 | 94 | 55 | 124,5 | 60 | 10 | 0.740 |
35,0 | 71 | 58 | 110 | 66 | 145,5 | 82 | 12 | 1.120 |
