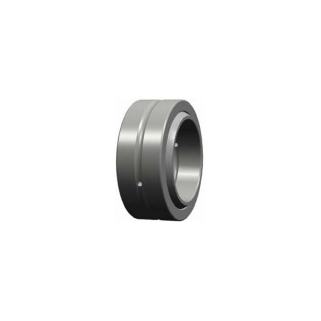

GEZES Serisi Radyal Mafsal

GEZES Serisi radyal mafsal yatak teknik detayları ve ölçüler

  1. ANASAYFA
  2. LS
  3. Radyal Mafsal Yatak
  4. GEZES Serisi Radyal Mafsal

LS Radyal Mafsal Yatak LS Radyal Mafsal Yatak

Kayan temas yüzeyleri : Çelik / Çelik

GEZES GEZES-2RS



Yatak Kodu



Ölçüler mm/inc



Yük katsayısı kN



Ağırlık

kg

d

D

B

C

dk

rs

min

r1s

min







Dinamik



Statik
GEZ114ES GEZ114ES-2RS 114,3 177,8 100,013 85,725 164,5 1 1 6 1120 3400 9,8
4,5 7 3,937 3,375 6,476 0,04 0,04
GEZ120ES GEZ120ES-2RS 120,65 187,325 105,562 90,475 173,5 1 1 6 1250 3750 11,5
4,75 7,375 4,156 3,562 6,831 0,04 0,04
GEZ127ES GEZ127ES-2RS 127 196,85 111,125 95,25 183 1 1 6 1400 4150 13,5
5 7,75 4,375 3,75 7,205 0,04 0,04
GEZ152ES GEZ152ES-2RS 152,4 222,25 120,65 104,775 207 1 1 5 1730 5200 17,5
6 8,75 4,75 4,125 8,15 0,04 0,04
GEZ165ES GEZ165ES-2RS 165,1 247,65 123,825 103,175 223 1,1 1,1 7 1830 5500 22,9
6,5 9,75 4,875 4,062 8,78 0,043 0,043
GEZ177ES GEZ177ES-2RS 177,8 266,7 133,35 111,125 240 1,1 1,1 7 2120 6390 28,6
7 10,5 5,25 4,375 9,449 0,043 0,043
GEZ190ES GEZ190ES-2RS 190,5 285,75 142,875 119,05 257 1,1 1,1 7 2440 7340 35,1
7,5 11,25 5,625 4,687 10,118 0,043 0,043
GEZ203ES GEZ203ES-2RS 203,2 304,8 152,4 127 275 1,1 1,1 7 2770 8350 42,6
8 12 6 5 10,827 0,043 0,043
GEZ215ES GEZ215ES-2RS 215,9 323,85 161,925 134,925 292 1,1 1,1 7 3130 9420 51,1
8,5 12,75 6,375 5,312 11,496 0,043 0,043
GEZ228ES GEZ228ES-2RS 228,6 342,9 171,45 142,875 309 1,1 1,1 7 3510 10500 60,7
9 13,5 6,75 5,625 12,165 0,043 0,043
GEZ241ES GEZ241ES-2RS 241,3 361,95 180,975 150,8 326 1,1 1,1 7 3910 11700 71,4
9,5 14,25 7,125 5,937 12,835 0,043 0,043
GEZ254ES GEZ254ES-2RS 254 381 190,5 158,75 343 1,1 1,1 7 4340 13050 83,3
10 15 7,5 6,25 13,504 0,043 0,043
GEZ266ES GEZ266ES-2RS 266,7 400,05 200,025 166,675 360 1,1 1,1 7 4780 14300 96,4
10,5 15,75 7,875 6,562 14,173 0,043 0,043
GEZ279ES GEZ279ES-2RS 279,4 419,1 209,55 174,625 377 1,1 1,1 7 5250 15700 110,8
11 16,5 8,25 6,875 14,843 0,043 0,043
GEZ292ES GEZ292ES-2RS 292,1 438,15 219,075 182,55 395 1,1 1,1 7 5740 17200 126,7
11,5 17,25 8,625 7,187 15,551 0,043 0,043
GEZ304ES GEZ304ES-2RS 304,8 457,2 228,6 190,5 412 1,1 1,1 7 6250 18700 143,9
12 18 9 7,5 16,22 0,043 0,043
