Yataklama : Çelik - çelik, bakım gerektirir
Standart : RS özel versiyon, ayarlanabilir boşluk, rs keçe talep üzerine mevcuttur.
İç Bilezik : Sürtünmesiz yatak çeliği, sertleştirilmiş, taşlanmış ve cilalanmış.
Dış Bilezik : Isıl işlem görmüş çelikten. Yağlama, dış bilezikteki yağlama kanalı aracılığı ile yapılır.
Lastik Kapak : Sentetik kauçuk.
Gövde : 8 -12 ölçü aralığında otomat çeliği, 14 - 30 ölçü aralığında temperlenmiş çelik (standartlaştırılmış), tüm ölçüler galvanizlidir ve kromatlanmıştır.
Yağlama Nipeli : DIN 3405, form D, diğer nipel formları talep üzerine mevcuttur.
Toleranslar : DIN ISO 12240-4, K ölçü serisi, (d = H8, B = +-0.3 hariç)
Uyarı : Mafsal kafalarda, montaj veya çalışma esnasında tabloda belirtilen eğim açılarının aşılmaması çok önemlidir. Aksi takdirde, lastik kapaklar hasar görebilir. Önceki 2RS versiyonu yerine geçer. Talep üzerine mevcuttur.

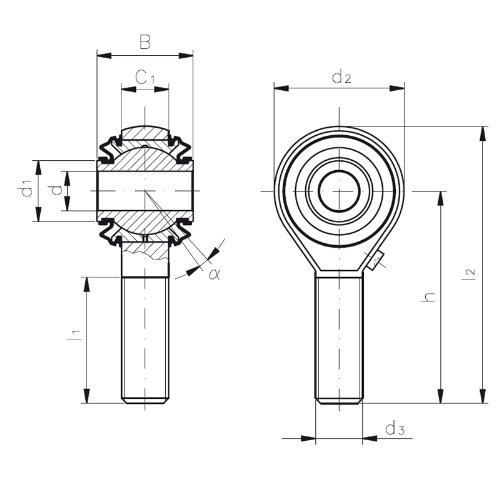

Gösterim | d | d3 | B | C1 | d1 | |
Sağdan dişli | Soldan dişli | mm | mm | mm | mm | mm |
KI 8-RS | KIL 8-RS | 6 | M8 | 19 | 9,0 | 11,50 |
KI 10-RS | KIL 10-RS | 8 | M10 | 21 | 10,5 | 13,50 |
KI 12-RS | KIL 12-RS | 10 | M12 | 23 | 12,0 | 15,50 |
KI 14-RS | KIL 14-RS | 12 | M14 | 26 | 13,5 | 17,50 |
KI 16-RS | KIL 16-RS | 14 | M16 | 28 | 15,0 | 19,50 |
KI 18-RS | KIL 18-RS | 16 | M18x1.5 | 30 | 16,5 | 22,00 |
KI 20-RS | KIL 20-RS | 18 | M20x1.5 | 32 | 18,0 | 24,50 |
KI 22-RS | KIL 22-RS | 20 | M22x1.5 | 35 | 20,0 | 26,50 |
KI 25-RS | KIL 25-RS | 22 | M24x2 | 38 | 22,0 | 29,50 |
KI 30-RS | KIL 30-RS | 25 | M30x2 | 44 | 25,0 | 35,00 |
Gösterim | d | d3 | B | C1 | d1 | |
Sağdan dişli | Soldan dişli | mm | mm | mm | mm | mm |
KA 8-RS | KAL 8-RS | 6 | M8 | 19 | 9,0 | 11,50 |
KA 10-RS | KAL 10-RS | 8 | M10 | 21 | 10,5 | 13,50 |
KA 12-RS | KAL 12-RS | 10 | M12 | 23 | 12,0 | 15,50 |
KA 14-RS | KAL 14-RS | 12 | M14 | 26 | 13,5 | 17,50 |
KA 16-RS | KAL 16-RS | 14 | M16 | 28 | 15,0 | 19,50 |
KA 18-RS | KAL 18-RS | 16 | M18x1.5 | 30 | 16,5 | 22,00 |
KA 20-RS | KAL 20-RS | 18 | M20x1.5 | 32 | 18,0 | 24,50 |
KA 22-RS | KAL 22-RS | 20 | M22x1.5 | 35 | 20,0 | 26,50 |
KA 25-RS | KAL 25-RS | 22 | M24x2 | 38 | 22,0 | 29,50 |
KA 30-RS | KAL 30-RS | 25 | M30x2 | 44 | 25,0 | 35,00 |
Özel versiyonlar :
d2 maks. | d4 | d5 | h1 | l3 min. | l4
= |
W | C0 Statik yük katsayısı | Eğim açısı | Ağırlık |
mm | mm | mm | mm | mm | mm | mm | kN | a° | kg |
25 | 12,5 | 16 | 36 | 12 | 48,5 | 14 | 12 | 9 | 0,066 |
29 | 15,0 | 19 | 43 | 15 | 57,5 | 17 | 15 | 9 | 0,118 |
33 | 17,5 | 22 | 50 | 18 | 66,5 | 19 | 23 | 9 | 0,162 |
37 | 20,0 | 25 | 57 | 21 | 75,5 | 22 | 24 | 10 | 0,235 |
43 | 22,0 | 27 | 64 | 24 | 85,5 | 22 | 34 | 10 | 0,285 |
47 | 25,0 | 31 | 71 | 27 | 94,5 | 27 | 39 | 10 | 0,385 |
51 | 27,5 | 34 | 77 | 30 | 102,5 | 30 | 42 | 10 | 0,500 |
55 | 30,0 | 37 | 84 | 33 | 111,5 | 32 | 54 | 10 | 0,615 |
61 | 33,5 | 42 | 94 | 36 | 124,5 | 36 | 60 | 10 | 0,800 |
71 | 40,0 | 50 | 110 | 45 | 145,5 | 41 | 82 | 12 | 1,210 |
d2 maks. | h | l1 min. | l2
= |
C0 Statik yük katsayısı | Eğim açısı | Ağırlık |
mm | mm | mm | mm | kN | a° | kg |
25 | 42 | 25 | 54,5 | 8 | 9 | 0,055 |
29 | 48 | 28 | 62,5 | 13 | 9 | 0,100 |
33 | 54 | 32 | 70,5 | 21 | 9 | 0,140 |
37 | 60 | 36 | 78,5 | 22 | 10 | 0,200 |
43 | 66 | 37 | 87,5 | 33 | 10 | 0,260 |
47 | 72 | 41 | 95,5 | 39 | 10 | 0,350 |
51 | 78 | 45 | 103,5 | 42 | 10 | 0,460 |
55 | 84 | 48 | 111,5 | 54 | 10 | 0,560 |
61 | 94 | 55 | 124,5 | 60 | 10 | 0,740 |
71 | 110 | 66 | 145,5 | 82 | 12 | 1,120 |
